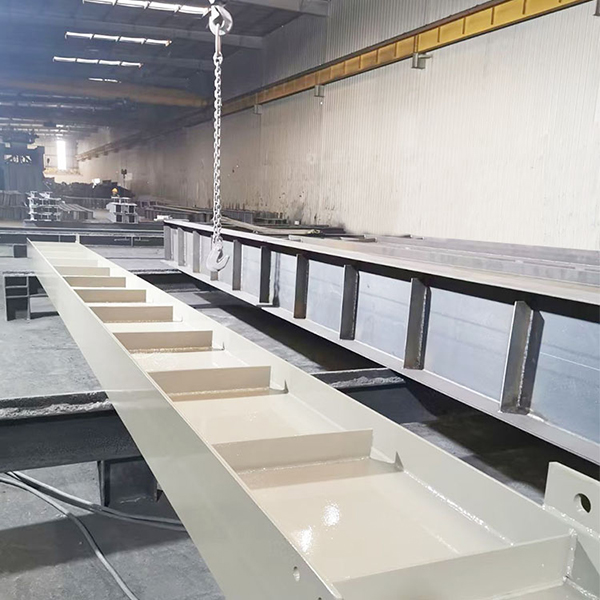

鋼材表面處理的準備工作，至關重要。清除油脂、老化 涂層以及表面污物（如底材上的氧化皮和銹蝕、混凝土上的浮漿，以及 鍍鋅鋼表面的鋅鹽等)，是表面處理最重要的環(huán)節(jié)。
無論是哪一種油漆，其性能都同涂覆之前表面處理正確和徹底與否， 直接相關。如果鋼材表面表面處理方法不當或者不徹底，那么即使是價格最貴、技術先進的油漆也會尖去功效。
鋼材表面的主要目的是確保上述所有污物都清除于凈，減少初期銹蝕 的機會，并形成表面粗涿度，保證即將涂覆的油漆具有充分的附著力。
表面清潔使防腐漆能夠接觸到鋼材的整個表面。
達到規(guī)格要求的粗糙度：如果表面過于粗糙的話，則涂層無法覆蓋粗 糙度的頂點處，因而這些地方就會產(chǎn)生點銹。 如果表面不夠粗糙的話，涂層無法獲得必要的機械附著力，影響到涂層附著力。
鋼材銹蝕等級
A、鋼材表面完全覆蓋著牢固的氧化皮，即使存在銹蝕也是極少量的。
B、鋼材表面開始出現(xiàn)銹蝕，附著的氧化皮開始剝落。
C、鋼材表面附著的氧化皮由于銹蝕已經(jīng)松脫，或是表面上的氧化皮可 以刮掉，并且存在肉眼可見的少量銹蝕凹坑
D、鋼材表面的氧化皮已經(jīng)基本被腐蝕掉，且存在肉眼可見的銹蝕凹坑。
A級通常是指鋼材軋制不久后的表面情況。
B、C和D級通常是指未經(jīng)防腐處理的鋼材曝露在相當于室外一般銹蝕 環(huán)境中分別經(jīng)過兩到三個月、一年左右、以及大約三年的鋼材表面的狀態(tài)。
系方式sanhuiqi.jpg)
|
